Panouri radiante

Panouri radiante considerente generale

In anumite conditii intre corpuri cu temperature diferite se produc schimburi de caldura. Un corp cu temperatura ridicata transmite din caldura lui unui alt corp cu temperature mai scazuta. Pe masura ce temperature trece de la un corp mai cald la altul mai rece, temperature corpului cald scade, iar al celui rece creste.

Intre corpurile cu aceeasi temperatura nu se produce nici un schimb de caldura.

Fenomenul de trecere al caldurii de la un corp la altul se numeste transmiterea caldurii.

Se cunosc trei tipuri de transmitere a caldurii: prin conductie, convectie si radiatie.

Transmiterea caldurii prin conductie termica este fenomenul de transmitere a caldurii de la un corp cald la unul mai rece aflate in contact direct.

Incalzirea prin convectie reprezinta un process de trecere a caldurii intre un fluid (aerul, apa) si un corp solid incalzit (o rezistenta electrica). Radiatia in infrarosu a fost descoperita de fizicianul, muzicianul si astronomul german William Herschel, in anul 1800. Herschel a descoperit c alumina care trece printr-o prisma de sticla se separa intr-un spectru de culori. Masurand temperatura fiecarei culori a observant ca temperatura creste de la culoarea albastra spre culoarea rosie, descoperind in acelasi timp ca sub culoarea rosie apare o radiatie cu un nivel mult mai ridicat de temperatura. El a numit aceasta radiatie termica radiatia infrarosu, adica radiatia de sub rosu(infra in latina = dedesupt).

Herschel a descoperit radiatia in 1800, dare a exista dintotdeauna si oamenii i-au simtit calitatile benefice de-a lungul timpului. Radiatia ne incalzeste atat pe noi cat si corpurile inconjuratoare. Iarna intr-o zi cu soare putem face plaja pe zapada, desi temperatura inconjuratoare este mult sub zero, aceasta placere se datoreaza radiatiei infrarosii emisa de soare.

Primele aplicatii ale incalzirii cu radiatii infrarosii au fost in industria auto la cuptoarele de uscare a vopselei. Sistemul de incalzire cu panouri radiante copiazala scara redusa actiunea radiatiilor infrarosii emmisa de soare. Undele termice realizate electromagnetic transmit energia termica direct si fara pierderi de transport catre toate corpurile solide din zona de radiatie. In interiorul incaperilor radiatiile infrarosii incalzesc atat corpurile vii, pe cele amorfe si peretii incaperilor, acestea la randul lor cedeaza temperatura mediului pana se ajunge la un echilibru termic. Radiatiile infrarosii nu incalzesc aerul din incapere, deoarele au o alta frecventa decat moleculele de aer. Deoarece radiatiile ne incalzesc direct, vom simti intotdeauna o temperatura cu 2-3 grade Celsius mai mare decat cea a mediului, deci pentru a avea un confort termic bun, nu trebuie sa incalzim o camera la o temperatura la fel de mare ca cea in cazul incalzirii prin convectie. S-a dovedit ca in cazul incalzirii electrice randamentul de transformare a energiei electrice in caldura prin radiatie este de aproximativ 97%, iar prin convectie de aproximativ 70%.

Avantajele incalzirii cu panouri radiante

Radiatiile infrarosii emise de panourile radiante incalzesc direct peretii incaperilor, asigurand astfel o umiditate controlata a mediului, ceea ce duce la eliminarea igrasiei si a mucegaiului din incaperile cu umiditate excesiva.

Incalzirea prin infrarosu nu creeaza curenti de aer care sa genereze miscarea prafului, care ar cauza probleme persoanelor cu astm sau alte deficienet respiratorii.

Efectul de incalzire directa asupra oamenilor duce la o circulatie mai buna a sangelui, ceea ce genereaza o incalzire in profunzime a corpului, si nu o incalzire limitata la suprafata ca in cazul incalzirii prin convectie.

Sistemul cu panouri radiante este mai ieftin ca investitie primara decat celelalte tipuri de incalzire, eliminand costurile instalarii unei centrale termice care foloseste o sursa conventionala de energie.

Sistemul cu panouri radiante elimina costurile si neajunsurile create de instalarea radiatoarelor, a retelelor de alimentare cu apa calda a radiatoarelor, sau construirea unui horn, daca este cazul.
Incalzirea cu panouri radiante este un sistem total ecologic, neaparand reziduuri poluante de nici o natura.

Panourile radiante pot fi fixate pe peretii laterali, pe tavan, sau cu ajutorul unor suporti auxiliari pot fi fixate pe podea sau pe diverse corpuri care sa ne permita incalzirea zonei respective (birouri, scaune, mese,…)
Pot fi folosite in medii umede, camera de baie sau piscine, asigurand astfel controlul umiditatii.

Pentru punerea in functiune nu necesita aprobari speciale.

Neavand piese in miscare, este asigurata o fiabilitate ridicata.
Instalare foarte simpla: se fixeaza cu doua suruburi in perete de suportii cu care este dotat panoul si apoi se pot conecta la retea si porni. Panourile se pot monta atat pe vertical cat si pe orizontala.

Pentru o mai buna gestionare a costurilor cu energia electrica, panourile radiante se cupleaza la retea cu ajutorul unui thermostat ambiental.

Intretinere simpla: este indicat a se curati o data pe luna cu o carpa moale uscata dupa ce a fost decuplat de la retea.

Firma Prisma Info produce trei tipuri de panouri radiante:

  1. Panouri radiante SMART – cu destinatie speciala pentru mediul casnic
  2. Panouri radiante industriale protector – avand ca destinatie incalzirea unor incaperi de dimensiuni mari: hale industriale, hale agricole, ateliere de productie, spalatorii auto, biserici, cinematografe, …
  3. Panouri radiante cu tuburi de cuart – destinate incalzirii teraselor, chioscurilor, balcoanelor, camerelor de baie

Panouri radiante SMART

Panourile radiante Smart sunt produse integral de firma Prisma, functionand in gama de radiatii lungi a undelor infrarosii la o temperatura pe suprafata de 120 grade Celsius, ceea ce le confera o mai buna emisivitate de radiatii infrarosii, decat a panourilor din import care functioneaza la o temperatura de 80 de grade.

Panourile radiante Smart sunt produse in 7 tipodimensiuni:

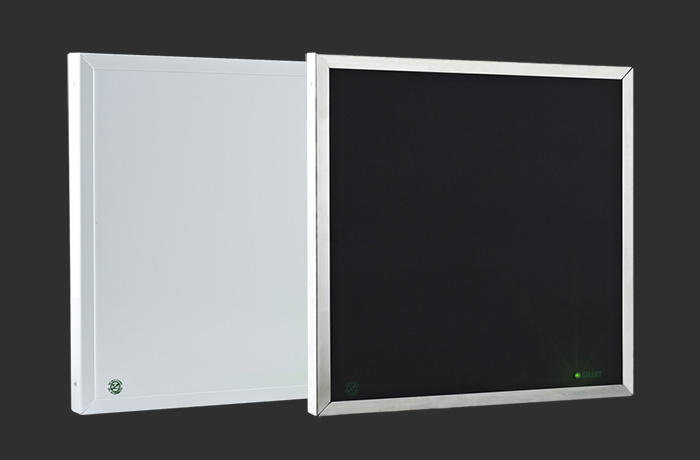

  • Panou radiant Smart 350W

    Panou radiant Smart 350W

    • Front panel-ul este realizat din tabla decapata vopsita in camp electrostatic.
    • Carcasa este din tabla inoxidabila, asigurand reflexia caldurii spre front panel.
    • Led de monitorizare a timpului de functionare
    • Culorile standard: alb, negru.
    • Materialul elementului incalzitor este furnizat de firma Kanthal din Suedia
    • Toate modelele de panouri sunt dotate cu rame metalice.
    • Panourile se livreaza cu elementele de fixare gata montate.
    • Grad de protectie IP60

    Dimensiuni 595 x 595 x 37
    Putere totala: 350W
    Tensiune de alimentare: 24 V
    Termen de garantie: 4 ani
    Pret: 400 lei (fara TVA)

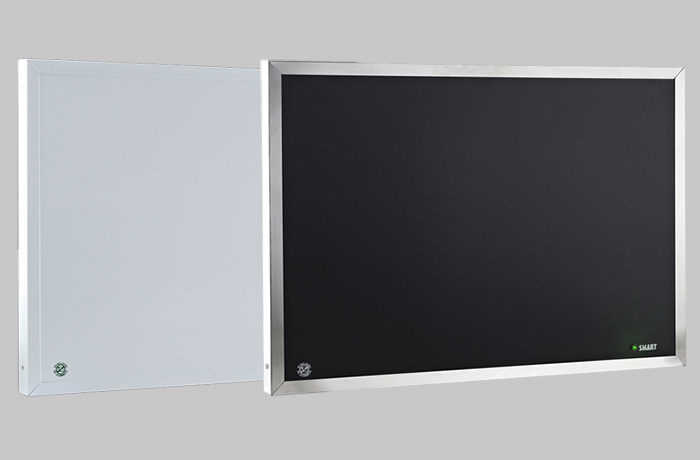

  • Panou radiant Smart 550W

    Panou radiant Smart 550W

    • Front panel-ul este realizat din tabla decapata vopsita in camp electrostatic.
    • Carcasa este din tabla inoxidabila, asigurand reflexia caldurii spre front panel.
    • Led de monitorizare a timpului de functionare
    • Culorile standard: alb, negru.
    • Materialul elementului incalzitor este furnizat de firma Kanthal din Suedia
    • Toate modelele de panouri sunt dotate cu rame metalice.
    • Panourile se livreaza cu elementele de fixare gata montate.
    • Grad de protectie IP60

    Dimensiuni 700 x 500 x 37
    Putere totala: 550W
    Tensiune de alimentare: 230 V
    Termen de garantie: 4 ani
    Pret: 442 lei (fara TVA)

  • Panou radiant infrarosu SMART 550W

    Panou radiant infrarosu SMART 550W

    • Front panel-ul este realizat din tabla decapata vopsita in camp electrostatic.
    • Carcasa este din tabla inoxidabila, asigurand reflexia caldurii spre front panel.
    • Led de monitorizare a timpului de functionare
    • Culorile standard: alb, negru.
    • Materialul elementului incalzitor este furnizat de firma Kanthal din Suedia
    • Toate modelele de panouri sunt dotate cu rame metalice.
    • Panourile se livreaza cu elementele de fixare gata montate.
    • Grad de protectie IP60

    Dimensiuni 595 x 1195 x 37
    Putere totala: 550W
    Tensiune de alimentare: 230 V
    Termen de garantie: 4 ani
    Pret: 600 lei (fara TVA)

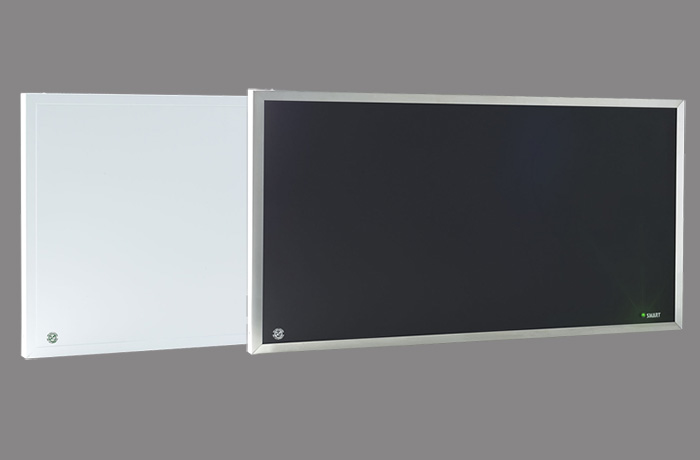

  • Panou radiant infrarosu SMART 750W

    Panou radiant infrarosu SMART 750W

    • Front panel-ul este realizat din tabla decapata vopsita in camp electrostatic.
    • Carcasa este din tabla inoxidabila, asigurand reflexia caldurii spre front panel.
    • Led de monitorizare a timpului de functionare
    • Culorile standard: alb, negru.
    • Materialul elementului incalzitor este furnizat de firma Kanthal din Suedia
    • Toate modelele de panouri sunt dotate cu rame metalice.
    • Panourile se livreaza cu elementele de fixare gata montate.
    • Grad de protectie IP60

    Dimensiuni: 930 x 800 x 37
    Putere totala: 750W
    Tensiune de alimentare: 230 V
    Termen de garantie: 4 ani
    Pret: 538 lei (fara TVA)

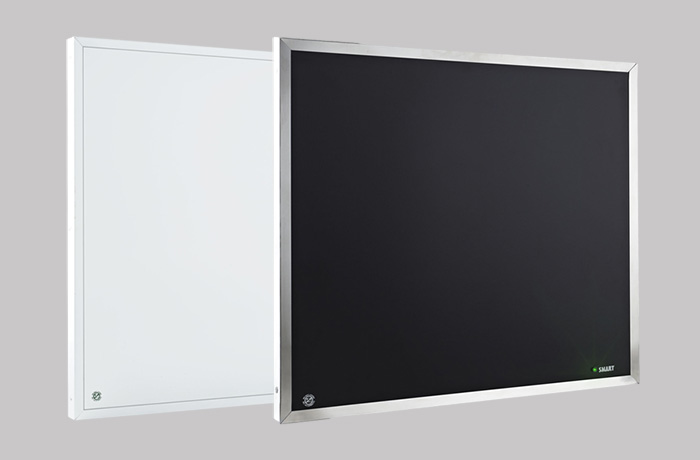

  • Panou radiant infrarosu SMART 1200W

    Panou radiant infrarosu SMART 1200W

    • Front panel-ul este realizat din tabla decapata vopsita in camp electrostatic.
    • Carcasa este din tabla inoxidabila, asigurand reflexia caldurii spre front panel.
    • Led de monitorizare a timpului de functionare
    • Culorile standard: alb, negru.
    • Materialul elementului incalzitor este furnizat de firma Kanthal din Suedia
    • Toate modelele de panouri sunt dotate cu rame metalice.
    • Panourile se livreaza cu elementele de fixare gata montate.
    • Grad de protectie IP60

    Dimensiuni 930 x 800 x 37
    Putere totala: 1200W
    Tensiune de alimentare: 230 V
    Termen de garantie: 4 ani
    Pret: 828 lei (fara TVA)

  • Panou radiant pentru celulele de tavan fals

    Panou radiant pentru celulele de tavan fals

Garantii si durata de viata

SC Prisma Info SRL ofera pentru gama de panouri Smart o garantie de 4 ani de la data cumpararii.

Perioada de viata este practic nelimitata, deoarece firma noastra asigura piese de schimb pentru reparatii in perioada de post garantie.

Reparatiile in garantie si post garantie se executa la sediul firmei sau de catre distribuitorii agreati de catre firma Prisma.

Durata de reparatie este de maxim o zi.

Metode de dimensionare a panourilor radiante

Dimensionare se face in functie de volumul spatiului de incalzit.

Se calculeaza volumul de incalzit, apoi in functie de destinatia camerei, se folosesc urmatorii coeficienti de putere, determinati conform legii lui Stefan Bolzmann:

  • Bucatarii – 30 W/mcub
  • Dormitoare – 35 W/mcub
  • Living, sufragerie, bai, terase interioare – 40 W/mcub

La acesti coeficienti se aplica urmatoarele ajustari:

  • Daca nu exista izolatie exterioara – se aplica un coeficient de 5%
  • Daca are 2 pereti exterior – se adauga un coefficient de 10%
  • Amplasament spre nord – se adauga 15%
  • Ferestre clasice – de adauga 10%

Exemplu orientativ de calcul

Luam exemplul unui dormitor care are urmatoarele dimensiuni: L – 5 m, l – 3 m, h – 2.5 m

Avem S= L x l = 15 mp, V=37.5 mcub

Puterea necesara, Pn = 37.5 x 35 = 1312 W

Daca nu exista izolatie exterioara, se adauga 5%, Pn = 1312 x 105% = 1377.6 W

Panouri necesare: avem 2 variante, in functie de posibilitatile de montaj:

a. 2 panouri de 750 W = 1500 W
b. 1 panou de 1200 W + 1 panou de 350 W = 1550 W

Calculul s-a facut pentru o temperatura exterioara de -18 grade Celsius si interioara de 22 grade Celsius.

Nota: La dimensionari exista pericolul aparitiei subdimensionarilor, adica tendinta de a monta panouri mai mica decat puterea necesara, ceea ce duce la folosirea unor panouri radiante cu putere mai mica decat cea necesara, ceea ce atrage dupa sine o functionare indelungata a panourilor ducand la costuri suplimentare cu curentul electric. La o dimensionare corecta, un sistem de panouri radiante functioneaza intre 3 si 8 ore pe zi, in functie de temperatura exterioara. Cu cat izolatia spatiului de incalzit este mai buna, cu atat pierderea de caldura este mai mica, iar consumul de current este mai redus.

ATENTIE!!! Exista pe piata diferiti comercianti de panouri radiante care pentru a face fata concurentei de pret cu panourile noastre, fac subdimensionari inducand in eroare cumparatorii in ceea ce priveste necesitatile termice ale unui spatiu. Au mai aparut si firme care vand convectoare de perete recomandandu-le ca fiind panouri radiante. Fiecare sistem de incalzire are o componenta din domeniul celuilalt sistem. Astfel, panourile radiante pe langa radiatia infrarosie care este dominanta(datorita temperaturii de pe suprafata panoului), este insotita si de o componenta mica de convectie. La fel, si convectoarele care au o temperatura redusa pe suprafata, au o emisie redusa de radiatie infrarosie. Sub pretextul ca unele aparate ar fi si convectoare si panouri radiante, ni se spune ca la inceput ele incalzesc prin convectie iar apoi prin radiatie. Ce sens ar avea ca la inceput sa folosim convectia, care este net inferioara incalzirii prin radiatie, si abia apoi sa trecem pe sistemul de radiatie in infrarosu? Convectoarele, datorita temperaturii reduse de pe suprafata, pot fi dotate cu termoregulatoare care sesizeaza temperatura din interiorul convectorului si nicidecum temperatura din camera. Panourile radiante se cupleaza la sursa de energie prin intermediul unui thermostat ambiental, care sesizeaza temperatura din interiorul camerei. Panourile cu radiatie de lungime de unda lunga, asa numitele FarInfrared panel, nu pot fi dotate cu termoregulatoare sau termostate, datorita temperaturii mari de pe suprafata lor, care variaza intre 100 si 450 grade Celsius.

Panourile radiante SMART, in versiunea standard, sunt vopsite in alb si dotate cu rama alba, sau au culoare neagra si rama din inox.

Toate panourile SMARTsunt dotate cu sistem de semnalizare a functionarii.

La comanda panourile se pot picta cu vopsea speciala termorezistenta sau se pot decora cu folie termorezistentape care se poate imprima orice imagine.

Panouri industriale Protector

Panourile industriale Protector au carcasa din tabla decapata vopsita in camp electrostatic sau din tabla galvanizata. La cererea clientului se pot executa si din tabla de inox.

Panourile industrial sunt dotate cu o oglinda radianta din otel inoxidabil care asigura o distributie uniforma a radiatiei in infrarosu. Temperatura din jurul elementului incalzitor poate sa ajunga pana la 450 de grade Celsius.

Panourile Protector asigura o incalzire eficienta, uniforma si directionata. Ele se pot folosi pentru incalzirea halelor industriale, cladirilor agricole, Sali de fitness, ateliere de proiectare, biserici.

Se pot monta pana la inaltimi de 15 m.

Acumularea caldurii in podele, pereti sau alte suprafete ajuta la mentinerea senzatiei de caldura si duce la posibilitatea reducerii costului cu energia electrica pana la 25%.

Avantajele incalzirii cu panouri industriael radiante sunt urmatoarele:

  • Posibilitatea de a mentine o temperatura a aerului cu pana la 6 grade mai redusa decat la incalzirea conventionala
  • Concentrarea caldurii pe anumite zone
  • Datorita montajului cu thermostat ambiental se pot evita perioadele de supraincalzire
  • Neavand parti in miscare, reduce costurile de intretinere
  • Se pot monta la mari inaltimi
  • Design robust

Firma Prisma Info produce urmatoarele variante constructive de panouri protector:

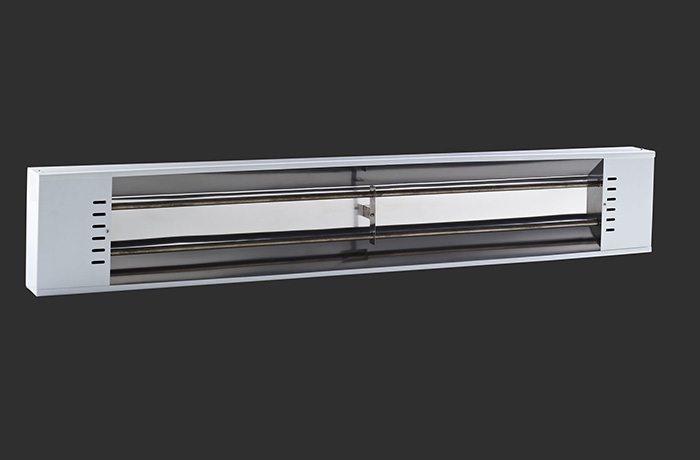

  • Incalzitor industrial protector 1000W

    Incalzitor industrial protector 1000W

    • sunt destinate incalzirii suprafetelor mari spre exemplu: hale industriale, ateliere de reparatii, service-uri auto, spalatorii auto, sali de sport, etc
    • carcasa poate fi executata din tabla zincata, din inox, sau vopsita in camp electrostatic.
    • panoul industrial protector este de tip panou radiant deschis, fiind dotat cu o suprafata reflectoare montata in spatele elementului incalzitor.
    • grad de protectie IP60
    • amplasarea se face la inaltimi intre 4 – 6 m, avand in vedere ca distanta minima de la incalzitor la obiectul care se incalzeste trebuie sa fie de minim 80 cm

    Dimensiuni 1250 x 200 x 80 mm
    Putere totala: 1000W
    Tensiune de alimentare: 110/230/400V
    Garantie: 2 ani

  • Incalzitor industrial protector 2000W

    Incalzitor industrial protector 2000W

    • sunt destinate incalzirii suprafetelor mari spre exemplu: hale industriale, ateliere de reparatii, service-uri auto, spalatorii auto, sali de sport, etc
    • carcasa poate fi executata din tabla zincata, din inox, sau vopsita in camp electrostatic.
    • panoul industrial protector este de tip panou radiant deschis, fiind dotat cu o suprafata reflectoare montata in spatele elementului incalzitor.
    • grad de protectie IP60
    • amplasarea se face la inaltimi intre 4 – 6 m, avand in vedere ca distanta minima de la incalzitor la obiectul care se incalzeste trebuie sa fie de minim 80 cm

    Dimensiuni 1250 x 200 x 80 mm
    Putere totala: 2000W
    Tensiune de alimentare: 110/230/400V
    Garantie: 2 ani

  • Incalzitor industrial protector 3000W

    Incalzitor industrial protector 3000W

    • sunt destinate incalzirii suprafetelor mari spre exemplu: hale industriale, ateliere de reparatii, service-uri auto, spalatorii auto, sali de sport, etc
    • carcasa poate fi executata din tabla zincata, din inox, sau vopsita in camp electrostatic.
    • panoul industrial protector este de tip panou radiant deschis, fiind dotat cu o suprafata reflectoare montata in spatele elementului incalzitor.
    • grad de protectie IP60
    • amplasarea se face la inaltimi intre 4 – 6 m, avand in vedere ca distanta minima de la incalzitor la obiectul care se incalzeste trebuie sa fie de minim 80 cm

    Dimensiuni 1250 x 200 x 80 mm
    Putere totala: 3000W
    Tensiune de alimentare: 230/400V
    Garantie: 2 ani

  • Incalzitor industrial protector 4500W

    Incalzitor industrial protector 4500W

    • sunt destinate incalzirii suprafetelor mari spre exemplu: hale industriale, ateliere de reparatii, service-uri auto, spalatorii auto, sali de sport, etc
    • carcasa poate fi executata din tabla zincata, din inox, sau vopsita in camp electrostatic.
    • panoul industrial protector este de tip panou radiant deschis, fiind dotat cu o suprafata reflectoare montata in spatele elementului incalzitor.
    • grad de protectie IP60
    • amplasarea se face la inaltimi intre 4 – 6 m, avand in vedere ca distanta minima de la incalzitor la obiectul care se incalzeste trebuie sa fie de minim 80 cm

    Dimensiuni 1250 x 300 x 80 mm
    Putere totala: 4500W
    Tensiune de alimentare: 400V
    Garantie: 2 ani

Indicatii de montaj: Panourile Protector sunt dotate cu 4 suporti de montare aflati pe spatele panoului, ceea ce ne permite fixarea lui pe tavane prin intermediul carligelor de montaj sau a lantisoarelor de montaj.

Distantele minime de montaj sunt:

  • Distanta de la peretii laterali pana la panou: 500 mm
  • Distanta minima pana la material inflamabile sau oameni: 1500 mm
  • Distanta minima pana la podea: 2300 mm
  • Distanta minima pana la suportul de montaj(tavan): 300 mm

Poate fi montat si pe peretii laterali, inclinare panoului fata de vertical fiind data de zona ce trebuie incalzita.

Termenul de garantie este de 2 ani, iar pentru postgarantie firma Prisma asigura toate piesele de schimb necesare.

Panouri radiante cu tuburi de cuart

SC Prisma Info produce 3 tipuri de incalzitoare radiante cu tuburi de cuart:

Panou Ibiza – 650 W

Panou de terasa turbo cu ventilator – 1950 W

Radiator Infra – 1300 W

  • Incalzitor Quart Ibiza

    Incalzitor Quart Ibiza

    Un incalzitor foarte economic a spatiilor de suprafete medii si mici.Are o larga aplicabilitate, poate fi folosit cu succes in incalzirea locala a paturilor pentru sugari, a locurilor pentru infasat, deasupra bancurilor de lucru, bai de dimensiuni reduse, garaje, etc.

    Dimensiuni: 550x110x60

    Putere: 650W
    Tensiune de alimentare: 230 V
    Termen de garantie: 24 luni

  • Radiator Quarz Infra

    Radiator Quarz Infrarosu

    3 trepte de incalzire

    Un incalzitor foarte economic a spatiilor de suprafete medii. Datorita folosirii tuburilor de quartz poate fi folosit si in incaperile cu umiditate peste limita normala, cum sunt baile.

    Putere: 1200W
    Tensiune de alimentare: 230 V
    Termen de garantie: 24 luni

  • Panou Incalzitor Pentru Terasa TURBO

    Panou Incalzitor Pentru Terasa TURBO

    • ventilator pentru o putere mai mare de incalzire
    • rezistenta quartz
    • 3 trepte de putere

    Cu rezultate foarte bune in incalzirea teraselor, de dimensiuni mici si medii, caselor si cabanelor, cat si a balcoanelor din blocurile de locuit.

    A fost conceput in ideea prelungirii timpului placut petrecut pe terasa si dupa intrarea in toamna cat si in asteptarea primaverii.

    Ofera o putere mai mare de incalzire datorita ventilatorului incorporat, care poate fi oprit sau pornit in functie de nevoie.

    Putere: 650W / 1300W / 1950W 230V
    Termen de garantie: 24 luni

Cele 3 tipuri constructive de incalzitoare sunt dotate cu tuburi de cuart produse de firma EVEREL Italia, care asigura produse de inalta calitate si fiabilitate.

Oglinda de inox montata in spatele tuburilor asigura o buna directionare a radiatiilor.

Panourile radiante cu tuburi de cuart sunt destinate incalzirii:

  • Camerelor de baie
  • Balcoanelor
  • Terasele restaurantelor
  • Zone bine destinate cum ar fi deasupra patuturilor la copii sau a meselor de infasat.

Asigura o buna incalzire zonala in incaperi cu suprafete mari.

Acest tip de panouri radiante pot fi dublu comandate, actionate manual sau prin termostate.

Datorita faptului ca incalzesc aproape instantaneu(circa 10 sec) se folosesc cu success in reducerea consumului de energie electrica in special in bai, unde pot fi pornite la intrarea in baie si oprite la iesire.

Panoul de terasa turbo este dotat cu un ventilator care are scopul de a accelera degajarea temperaturii radiate. La terminarea anotimpului rece poate fi folosit doar ca ventilator.

Panoul turbo de terasa este dotat cu un intrerupator simplu pentru ventilator si cu un intrerupator dublu, ceea ce permite utilizarea lui in 3 trepte de putere de 650 W, 1300 W si 1950 W.

Aceste doua tipuri de incalzitoare pot fi montate atat pe tavan cat si pe pereti.

Radiatorul Infra datorita constructiei sale speciale care ii permite pozitionarea lui pe podea, poate fi folosit ca si incalzitor local in anumite zone cu volum limitat. De exemplu sub mesele de birou aflate in incaperile cu deficient de temperatura in podea.

Radiatorul Infra este dotat cu 2 intrerupatoare care permite reglarea lui pe 2 trepte de putere de 650 W, respective 1300 W.

La cererea clientului firma noastra poate produce orice tipodimensiune de panou.
